Vývěva RV 40/21-KF

Stáhnout ve formátu PDF

Zák. číslo: 2156 00 0000

Primární transportní dvoustupňová rotační olejová vývěva robustní konstrukce, určená k čerpání neagresivních plynů a par z uzavřených prostorů. Je vhodná k nepřetržitému čerpání především v průmyslových provozech, avšak vzhledem k podtlakovému mazání není dovoleno čerpání při sacím tlaku vyšším než 1 kPa po dobu delší jak 5 minut. Vývěva není vybavena uzavíracím ventilem ani samočinným zavzdušněním sacího hrdla při vypnutí. Vývěva se skládá z motoru a vlastní vývěvy, převod hnací síly je proveden přes řemenice pomocí klínových řemenů.


Technické údaje

  • Mezní totální tlak při zavřeném proplachovacím ventilu 5 x 10-1 Pa

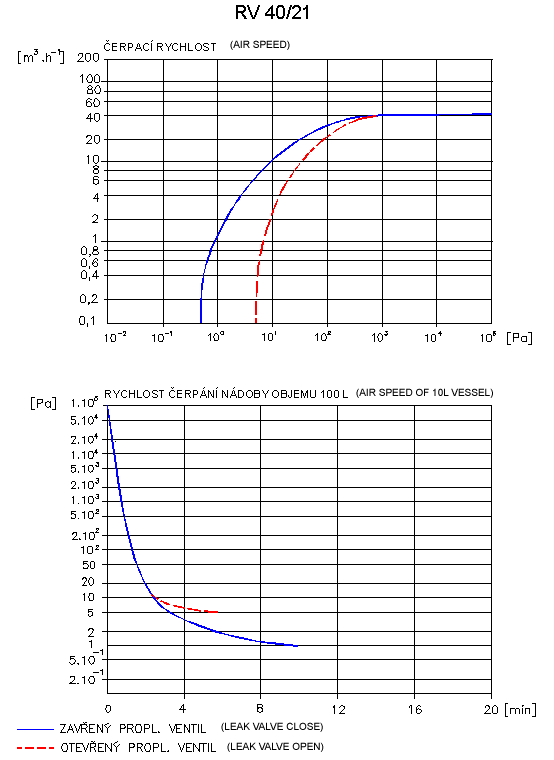

  • Čerpací rychlost při tlaku 105 Pa 40 m3/hod
  • Mezní tlak nekondenzovaných plynů a par při zavřeném proplachovacím ventilu 5 x 10-2 Pa
  • Mezní totální tlak nekondenzovaných plynů při otevřeném proplachovacím ventilu 5 Pa
  • Maximální parciální tlak čerpaných vodních par při otevřeném proplachovacím ventilu 3 x 103 Pa
  • Připojovací rozměr sacího hrdla KF 40
  • Připojovací rozměr výfukového hrdla KF 40
  • Maximální hlučnost vývěvy se zavřeným proplachovacím ventilem 75 dB (A)
  • Náplň oleje RN 71 (720ml)
  • Chlazení vývěvy Vzduchem
  • Krytí přístroje IP 00
  • Napětí motoru 3 x 230/400 V
  • Rozměry klínového řemene 10 x 6 x 1000 mm
  • Rozměry vývěvy 580 x 375 x 531 mm
  • Hmotnost Cca 120 kg
  •

Fotogalerie

Vývěva RV 40/21-KF
Vývěva RV 40/21-KF
