Vývěva RV 100/1-KF

Stáhnout ve formátu PDF

Zák. číslo: 2104 00 0000

Primární transportní jednostupňová rotační olejová vývěva robustní konstrukce, určená k čerpání neagresivních plynů a par z uzavřených prostorů. Je vhodná k nepřetržitému čerpání především v průmyslových provozech, avšak vzhledem k podtlakovému mazání není dovoleno čerpání při sacím tlaku vyšším než 1 kPa po dobu delší jak 5 minut. Vývěva není vybavena uzavíracím ventilem ani samočinným zavzdušněním při vypnutí. Vývěva se skládá z motoru a vlastní vývěvy, převod hnací síly je proveden přes řemenice pomocí klínových řemenů. V základní desce je zabudován ventilátor pro nucené chlazení.


Technické údaje

  • Mezní totální tlak při zavřeném proplachovacím ventilu < 1. 102 Pa

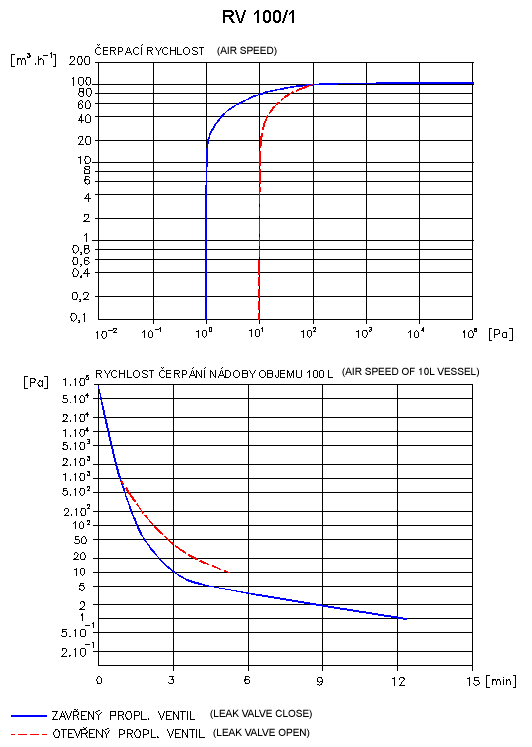

  • Čerpací rychlost při tlaku 105 Pa 100m3/hod
  • Mezní tlak nekondenzovaných plynů a par při zavřeném proplachovacím ventilu < 8.10-2 Pa
  • Mezní totální tlak nekondenzovaných plynů při otevřeném proplachovacím ventilu 3.103 Pa
  • Maximální parciální tlak čerpaných vodních par při otevřeném proplachovacím ventilu 3.103 Pa
  • Připojovací rozměr sacího hrdla ISO-KF 50
  • Připojovací rozměr výfukového hrdla ISO-KF 50/ JS 95
  • Maximální hlučnost vývěvy se zavřeným proplachovacím ventilem 69 dB (A)
  • Náplň oleje RN 71 (1400ml)
  • Chlazení vývěvy (Ventilátor) Vzduchem
  • Krytí přístroje IP 00
  • Napětí motoru 3x 230/400 V
  • Výkon elektromotoru 2200W
  • Minimální teplota vývěvy včetně oleje pro studený start 10° C
  • Rozměry klínového řemene 10 x 6 x 1120mm
  • Rozměry vývěvy 695 x 410 x 530 mm
  • Hmotnost Cca 140 kg

Fotogalerie

Vývěva RV 100/1-KF
Vývěva RV 100/1-KF
