Vývěva RV 5/2A

Stáhnout ve formátu PDF

Zák. číslo: VF 2153 00 0000

Primární transportní dvoustupňová rotační olejová vývěva robustní konstrukce, určená k čerpání neagresivních plynů a par z uzavřených prostorů. Je vhodná k nepřetržitému čerpání především v průmyslových provozech, avšak vzhledem k podtlakovému mazání není dovoleno čerpání při sacím tlaku vyšším než 1 kPa po dobu delší jak 5 minut. Vývěva není vybavena uzavíracím ventilem ani samočinným zavzdušněním sacího hrdla při vypnutí. Vývěva se skládá z motoru a vlastní vývěvy. Převod hnací síly je proveden přes řemenice pomocí klínového řemene.


Technické údaje

  • Mezní totální tlak při zavřeném proplachovacím ventilu 5.10-1 Pa

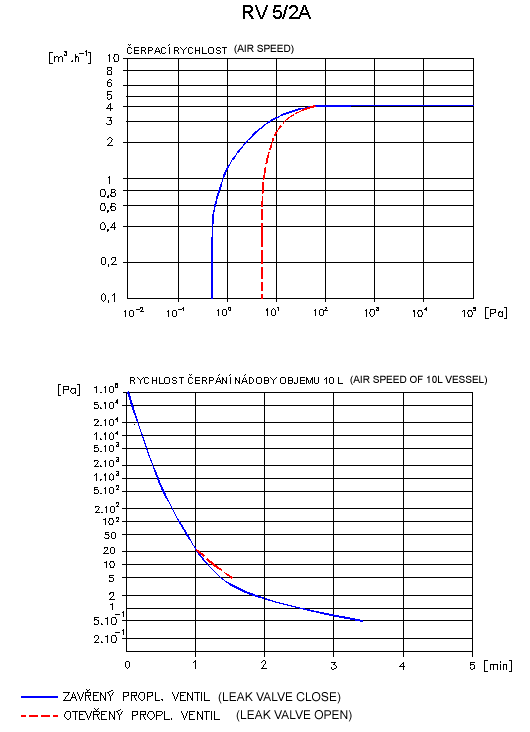

  • Čerpací rychlost při tlaku 105 Pa 5 m3/hod.
  • Mezní tlak nekondenzovaných plynů a par při zavřeném proplachovacím ventilu 5.10-2 Pa
  • Mezní totální tlak nekondenzovaných plynů při otevřeném proplachovacím ventilu 5 Pa
  • Maximální parciální tlak čerpaných vodních par při otevřeném proplachovacím ventilu 3 x 103 Pa
  • Připojovací rozměr sacího hrdla ISO-KF 25
  • Připojovací rozměr výfukového hrdla ISO-KF 25/ JS 30
  • Maximální hlučnost vývěvy se zavřeným proplachovacím ventilem 65 dB (A)
  • Náplň oleje RN 71 (280ml)
  • Chlazení vývěvy Vzduchem
  • Krytí přístroje IP 40
  • Napětí motoru 3 x 230/400 V
  • Rozměry klínového řemene 10 x 6 x 900 mm
  • Rozměry vývěvy 460 x 310 x 320 mm
  • Hmotnost Cca 36 kg
