Vývěva RV 20/21

Stáhnout ve formátu PDF

Zák. číslo: VF 2158 00 0000

Primární transportní dvoustupňová rotační olejová vývěva robustní konstrukce, určená k čerpání neagresivních plynů a par z uzavřených prostorů. Je vhodná k nepřetržitému čerpání především v průmyslových provozech, avšak vzhledem k podtlakovému mazání není dovoleno čerpání při sacím tlaku vyšším než 1 kPa po dobu delší jak 5 minut. Vývěva není vybavena uzavíracím ventilem ani samočinným zavzdušněním sacího hrdla při vypnutí. Vývěva se skládá z motoru a vlastní vývěvy, převod hnací síly je proveden přes řemenice pomocí klínových řemenů.


Technické údaje

  • Mezní totální tlak při zavřeném proplachovacím ventilu 5.10-1 Pa

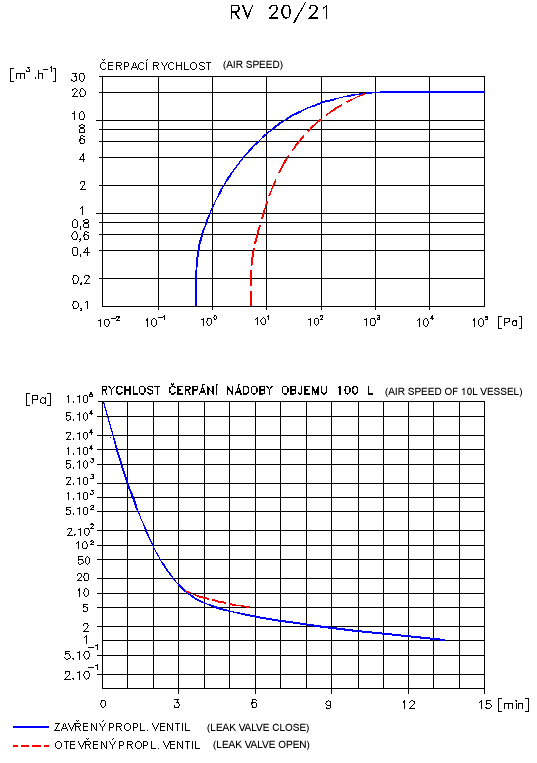

  • Čerpací rychlost při tlaku 105 Pa 20m3/hod
  • Mezní tlak nekondenzovaných plynů a par při zavřeném proplachovacím ventilu 7.10-2 Pa
  • Mezní totální tlak nekondenzovaných plynů při otevřeném proplachovacím ventilu 5 Pa
  • Maximální parciální tlak čerpaných vodních par při otevřeném proplachovacím ventilu 3 x 103 Pa
  • Připojovací rozměr sacího hrdla ISO-KF 40
  • Připojovací rozměr výfukového hrdla ISO-KF 40/ JS 60
  • Maximální hlučnost vývěvy se zavřeným proplachovacím ventilem 75 dB (A)
  • Náplň oleje RN 71 (720ml)
  • Chlazení vývěvy Vzduchem
  • Krytí přístroje IP 54
  • Napětí motoru 3 x 230/400 V
  • Rozměry klínového řemene 10 x 6 x 900 mm
  • Rozměry vývěvy 550 x 305 x 365 mm
  • Hmotnost Cca 75 kg

Fotogalerie

Vývěva RV 20/21
Vývěva RV 20/21
